SEL-VAZ Yöntemi İle Topraklama Ölçümü
Topraklama, elektrik tesisatlarında can ve mal güvenliğini sağlayan en kritik unsurlardan biridir. Doğru yapılmış bir topraklama sistemi, kaçak akımların güvenli bir şekilde toprağa iletilmesini sağlayarak elektrik çarpması, yangın ve ekipman arızası risklerini en aza indirir. Sanayi tesislerinden konut projelerine kadar her ölçekte, düzenli topraklama ölçümleri yapılmadığı sürece hiçbir sistem tam anlamıyla güvenli kabul edilemez.
Topraklama ölçümleri, mevcut tesisatın standartlara uygunluğunu doğrular, olası arızaları ortaya çıkarır ve işletmelerin yasal mevzuata uyumunu güvence altına alır. Bu ölçümler sayesinde, görünmeyen riskler tespit edilerek hem çalışanların hem de tesisin güvenliği sürdürülebilir hale gelir.
Yüksek gerilim tesislerinde açma-kapama olayları, yıldırım, elektrostatik deşarjlar, kısa devreler ve toprak temasları gibi nedenlerle meydana gelen darbe akımlarının direkt olarak toprağa akıtılması gerekmekte ve bu nedenle topraklama ağı tasarımının standartlara uygun olması istenmektedir. Yüksek Gerilim tesisi olan santral ve şalt sahalarının topraklama empedanslarının ölçülmesinde bugün geliştirilmiş özel yöntemler uygulanmaktadır. Bunlardan en yaygın olarak kullanılanı SEL-VAZ yöntemidir.

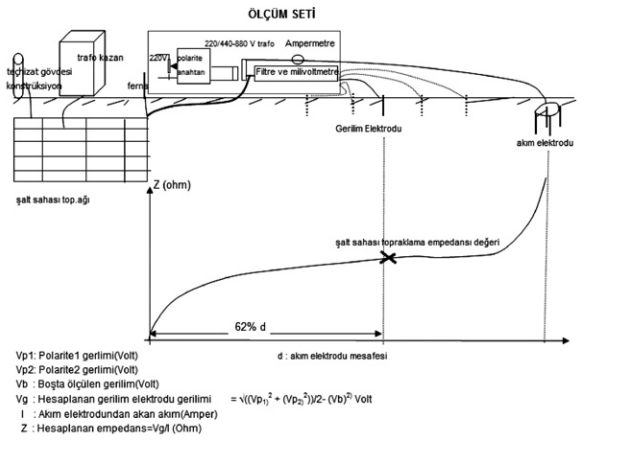

SEL-VAZ (SELected-Voltage-Amper-Z,empedans) seçilmiş bir frekansta (50 Hz) Volt, Amper, Empedans (Z) ölçümüdür. SEL-VAZ yöntemi kullanılarak tasarlanan topraklama ağlarında, adım ve temas (dokunma) gerilimlerinin topraklama projesinde hesaplanan müsaade edilebilir maksimum adım ve temas gerilimlerinden küçük olması, topraklama direnç değerlerinin standartlarda öngörülen sınır değerlerin içinde kalması, topraklama ağı gömülme derinliğinin en uygun değerlerde olması ile mümkündür.
Selvaz Yöntemiyle Topraklama Ölçümünün Önemi ve Avantajları
Selvaz Yöntemiyle yapılan topraklama ölçümleri, sahadaki gerçek koşulları dikkate alan, hassas ve tekrarlanabilir sonuçlar sunan bir yaklaşımdır. Bu yöntem, özellikle karmaşık topraklama ağlarında ve geniş alanlı tesislerde, klasik ölçüm tekniklerine göre daha güvenilir veriler elde edilmesini sağlar.
Yüksek Gerilim şalt sahası büyüklüğü ne olursa olsun toprakta dolaşan akımlarla birlikte, bu akımların toprakta oluşturduğu gerilim farkları da büyümektedir. Bu gerilim farklarının toprak megerine etkisi nedeniyle toprak megeri ile yapılan ölçümler doğru sonuçlar vermemektedir. Bu nedenle yüksek gerilim şalt sahalarında SEL-VAZ yöntemi ile ölçüm yapılması gerekmektedir.
Selvaz Yönteminin en önemli avantajları arasında yüksek ölçüm doğruluğu, farklı toprak yapılarında uygulanabilirlik ve detaylı analiz imkânı bulunur. Bu sayede, topraklama direnci değerleri yalnızca sayısal bir sonuç olarak değil, sistemin bütünsel performansını yansıtan kritik bir veri olarak değerlendirilir. Doğru yorumlanan Selvaz ölçümleri, bakım planlarının optimize edilmesine, gereksiz maliyetlerin önlenmesine ve enerji sürekliliğinin artırılmasına katkı sunar.
Selvaz Yöntemiyle gerçekleştirilen ölçümler, ulusal ve uluslararası standartlara uyum açısından da önemli bir referans noktası oluşturur. Bu yöntemle elde edilen raporlar, denetim süreçlerinde ve resmi kurumlarla yürütülen süreçlerde güçlü bir teknik dayanak sağlar.
Ölçüm Yapan Uzman Kadronun Kritik Rolü
Topraklama ölçümlerinin güvenilirliği, kullanılan cihazlar kadar ölçümü gerçekleştiren uzman kadronun bilgi ve deneyimine bağlıdır. Sahada görev alan mühendis ve teknisyenlerin, elektrik tesisatı, toprak yapısı, standartlar ve ölçüm teknikleri konusunda derin bilgiye sahip olması, sonuçların doğruluğunu doğrudan etkiler.
Uzman bir ekip, yalnızca ölçüm yapmakla kalmaz; elde edilen verileri analiz eder, riskleri yorumlar ve uygulanabilir çözüm önerileri sunar. Bu yaklaşım, işletmelerin güvenlik seviyesini yükseltirken, uzun vadeli bakım ve yatırım planlarının da daha sağlıklı yapılmasına imkân tanır. Eğitimli ve sertifikalı personel tarafından yapılan ölçümler, olası hataların önüne geçerek hem teknik hem de hukuki açıdan güvence sağlar.
Profesyonel kadroların hazırladığı detaylı raporlar, işletmelerin denetim süreçlerinde güçlü bir referans oluşturur. Böylece, topraklama sistemleri yalnızca “ölçülmüş” değil, aynı zamanda “değerlendirilmiş ve iyileştirilmiş” hale gelir.
BMD Mühendisliğin Uzman Kadrosunun Önemi
BMD Mühendislik, topraklama ve topraklama ölçümleri alanında uzmanlaşmış, sahada deneyim kazanmış mühendis ve teknisyenlerden oluşan güçlü bir ekibe sahiptir. Firma, her projede güncel standartları, mevzuat gerekliliklerini ve en iyi mühendislik uygulamalarını esas alarak güvenli ve sürdürülebilir çözümler üretir.
BMD Mühendisliğin uzman kadrosu, Selvaz Yöntemiyle topraklama ölçümlerini titizlikle uygulayarak, tesislerin gerçek ihtiyaçlarına uygun analizler sunar. Uzman mühendis kadromuz tarafından gerçekleştirilen ölçümler, kalibrasyonlu test cihazları kullanılarak yapılmakta ve sonuçlar ayrıntılı teknik rapor halinde müşterilerimize sunulmaktadır. Ölçüm sonuçları değerlendirilerek gerekli görülmesi halinde iyileştirme önerileri de rapora eklenmektedir. Her ölçüm, yalnızca bir kontrol adımı olarak değil, sistemin bütününü değerlendiren kapsamlı bir mühendislik hizmeti olarak ele alınır. Bu sayede, olası riskler erken aşamada tespit edilir ve işletmelere özel, uygulanabilir iyileştirme önerileri geliştirilir.
BMD Mühendislik, şeffaf raporlama anlayışı, teknik dokümantasyon desteği ve proje sonrası danışmanlık hizmetleriyle de öne çıkar. Güvenli, verimli ve standartlara uygun topraklama sistemleri için, deneyimli bir çözüm ortağı olarak uzun vadeli iş birlikleri kurar.
Selvaz Yöntemiyle Topraklama Ölçümlerinde METREL MI 3295S
Yüksek Güvenilirlik, Hassas Ölçüm ve Profesyonel Test Altyapısı
Enerji üretim tesisleri, trafo merkezleri ve yüksek gerilim tesislerinde topraklama sisteminin güvenilir şekilde değerlendirilmesi; yalnızca düşük bir topraklama direnci değerinin ölçülmesinden ibaret değildir. Topraklama sisteminin gerçek çalışma koşullarındaki davranışının, hata akımlarının oluşturabileceği potansiyel farkların ve insan güvenliği açısından kritik olan adım ve dokunma gerilimlerinin doğru şekilde değerlendirilmesi gerekir.
BMD Mühendislik olarak gerçekleştirdiğimiz Selvaz yöntemiyle topraklama ölçümlerinde, bu ölçümlerin güvenilirliğini ve teknik doğruluğunu artırmak amacıyla METREL MI 3295S / MI 3295M Step & Contact Voltage Measuring System kullanıyoruz.
METREL MI 3295S'nin Ölçümdeki Rolü
METREL MI 3295 sistemi, özellikle enerji santralleri, trafo merkezleri ve diğer güç sistemlerinin koruyucu topraklama sistemlerinin test ve doğrulaması amacıyla geliştirilmiş profesyonel bir ölçüm sistemidir. Sistem; yüksek akım üretebilen MI 3295S istasyonu ile ölçümleri gerçekleştiren MI 3295M ölçüm cihazından oluşmaktadır.
Ölçüm sırasında MI 3295S, test akımını kontrollü ve güvenli şekilde topraklama sistemine enjekte eder. Sistem, 55 A seviyesine kadar test akımı üretebilmesi ve ölçüm sinyalindeki elektriksel gürültüleri etkin şekilde bastırması sayesinde özellikle enerji tesislerinde daha kararlı ve güvenilir sonuçlar elde edilmesine olanak sağlar.
Bu özellik, özellikle işletme halindeki veya çevresinde farklı elektriksel etkilerin bulunduğu enerji tesislerinde ölçüm güvenilirliği açısından büyük önem taşır.
Neden METREL MI 3295S?
Profesyonel bir topraklama ölçümünde kullanılan test cihazının yalnızca ölçüm yapabilmesi yeterli değildir. Ölçüm sisteminin;
Yüksek test akımı üretebilmesi,
Şebeke ve çevresel elektriksel gürültülerden etkilenmeyi azaltması,
Ölçüm sonuçlarını yüksek hassasiyetle değerlendirebilmesi,
Adım ve dokunma gerilimlerinin belirlenmesine olanak sağlaması,
Topraklama direnci ve özgül toprak özdirenci gibi farklı parametreleri ölçebilmesi,
Ölçüm sonuçlarını kayıt altına alarak teknik raporlama yapılmasına imkân vermesi
gibi özelliklere sahip olması, elde edilen sonuçların güvenilirliği açısından önemlidir. METREL MI 3295 sistemi bu amaçlarla geliştirilmiş profesyonel bir test altyapısı sunmaktadır.
Ölçümden Raporlamaya Profesyonel Süreç
BMD Mühendislik olarak gerçekleştirdiğimiz çalışmalarda ölçüm sürecini yalnızca saha ölçümüyle sınırlamıyoruz.
→Saha hazırlığı
→ Test akımının uygulanması
→ Topraklama sistemi ölçümleri
→ Adım/dokunma gerilimi değerlendirmeleri
→ Ölçüm sonuçlarının kayıt altına alınması
→ Teknik değerlendirme
→ Raporlama
aşamalarının tamamını kontrollü bir süreç içerisinde gerçekleştiriyoruz.
METREL MI 3295 sisteminin dahili hafızası sayesinde ölçüm sonuçları ve test parametreleri kayıt altına alınabilmekte; elde edilen veriler bilgisayar ortamına aktarılarak Metrel ES Manager veya HVLink PRO yazılımları üzerinden analiz edilebilmekte ve profesyonel test raporları oluşturulabilmektedir.
Enerji Tesislerinde Güvenliğin Ölçülebilir Hali
Topraklama sistemleri, bir enerji tesisinin güvenlik altyapısının en önemli unsurlarından biridir. Doğru tasarlanmış ve uygun şekilde test edilmiş bir topraklama sistemi; arıza akımlarının güvenli şekilde toprağa aktarılmasına, ekipmanların korunmasına ve tehlikeli potansiyel farkların kontrol altında tutulmasına katkı sağlar.
BMD Mühendislik olarak profesyonel test ve ölçüm cihazları, kalibrasyonlu ekipmanlar ve mühendislik yaklaşımımız ile enerji tesislerinin topraklama sistemlerini kapsamlı şekilde değerlendiriyor; ölçüm sonuçlarını teknik verilerle desteklenen raporlar halinde sunuyoruz.
Elektrik güvenliğinizi riske atmayın. Topraklama sistemlerinizin performansını profesyonel ölçüm hizmetlerimiz ile doğrulayın.
BMD Mühendislik ile her ölçüm, daha güvenli bir enerji sistemi için atılmış teknik bir adımdır.
Güvenli Enerji, Kesintisiz Gelecek.
Daha fazla bilgi için bizimle iletişime geçebilirsiniz.
